名稱

　　一種海上補給通訊繩索

　　摘要

　　這款繩索是一種海上補給通訊繩索，屬于補給索技術領域，包括補給索本體，補給索本體的內部設置有通訊線、線纜和抗拉筋，通訊線、線纜和抗拉筋的表面固定套接有防水套，防水套的外側接觸連接有防火承力層，防火承力層的外側固定纏繞有耐磨外套，耐磨外套的表面固定套接有固定套，固定套的表面固定安裝有無線遙控指示燈，無線遙控指示燈的內部設置有電容電池，該海上補給繩索通過設置的固定套，可以在補給索的表面每隔一米安裝一個指示燈，從而大大的方便使用者根據指示燈確定距離，并且通過在補給索的內部設置的通訊線，便于使用者通過補給索可以起到船只之間通訊的作用，避免了無線通訊的信號干擾，保證了通訊效果。

　　技術領域

　　[0001]這款繩索涉及補給索技術領域，更具體地說，涉及一種海上補給通訊繩索。

　　背景技術

　　[0002] 目前，船只在海上航行過程中，都會使用到補給索，通過補給索來進行船只之間的補給，但是補給索在使用過程中，不便于使用者對距離進行確定，而且補給索只具備補給功能，無法方便船只之間的通訊，可能在實際使用時給使用船只帶來不便，為此，我們設計了一種海上補給繩索，來解決上述問題。

　　內容

　　[0003] 針對現有技術中存在的問題，這款繩索的目的在于提供一種海上補給通訊繩索，該海上補給繩索通過設置的固定套，可以在補給索的表面每隔一米安裝一個指示燈，從而大大的方便使用者根據指示燈確定距離，并且通過在補給索的內部設置的通訊線，便于使用者通過補給索可以起到船只之間通訊的作用，避免了無線通訊的信號干擾，保證了通訊效果。

　　[0004] 為解決上述問題，這款繩索采用如下的技術方案。

　　[0005] 一種海上補給繩索，包括補給索本體，所述補給索本體的內部設置有通訊線、線纜和抗拉筋，所述通訊線、線纜和抗拉筋的表面固定套接有防水套，所述防水套的外側接觸連接有防火承力層，所述防火承力層的外側固定纏繞有耐磨外套，所述耐磨外套的表面固定套接有固定套，所述固定套的表面固定安裝有無線遙控指示燈，所述無線遙控指示燈的內部設置有電容電池，該海上補給繩索通過設置的固定套，可以在補給索的表面每隔一米安裝一個指示燈，從而大大的方便使用者根據指示燈確定距離，并且通過在補給索的內部設置的通訊線，便于使用者通過補給索可以起到船只之間通訊的作用，避免了無線通訊的信號干擾，保證了通訊效果。

　　[0006] 所述固定套的表面設有安裝槽，所述安裝槽的內壁可拆卸連接有防護罩，所述防護罩采用透明耐磨抗沖擊工程塑料制成，防護罩可以對指示燈進行保護，具有防撞耐磨的作用。

　　[0007] 所述耐磨外套的表面設置有夜光標識涂層，所述夜光標識涂層間隔為25cm，確保在指示燈不工作的意外環境下提供應急標識。

　　[0008] 所述固定套采用耐磨防腐合金制成，且相鄰的兩個固定套之間的間距為一米，便于使用者確認距離。

　　[0009] 所述防火承力層由芳綸纖維編織而成，具有防火阻燃的作用。

　　[0010] 所述無線遙控指示燈(18)之間的間距為一米。

　　[0011] 所述耐磨外套的夜光標識是用混紡反光紗制成。

　　[0012] 相比于現有技術，這款繩索的優點在于：

　　[0013] (1)本方案通過設置的固定套，可以在補給索的表面每隔一米安裝一個指示燈，從而大大的方便使用者根據指示燈確定距離。

　　[0014] (2)本方案通過在補給索的內部設置的通訊線，便于使用者通過補給索可以起到船只之間通訊的作用，避免了無線通訊的信號干擾，保證了通訊效果。

　　附圖說明

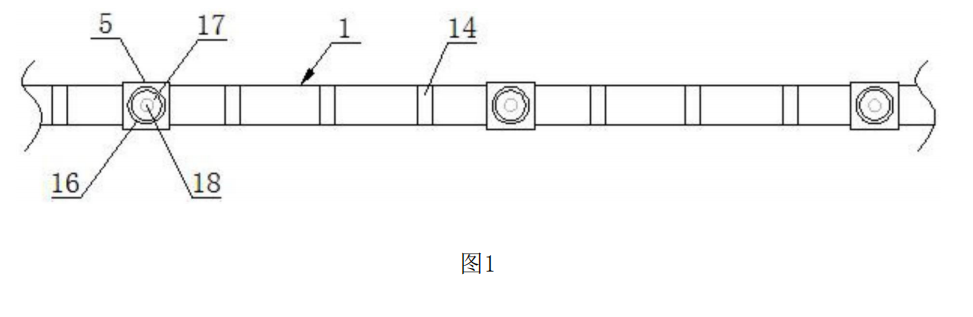

　　[0015] 圖1為這款繩索的整體結構示意圖；

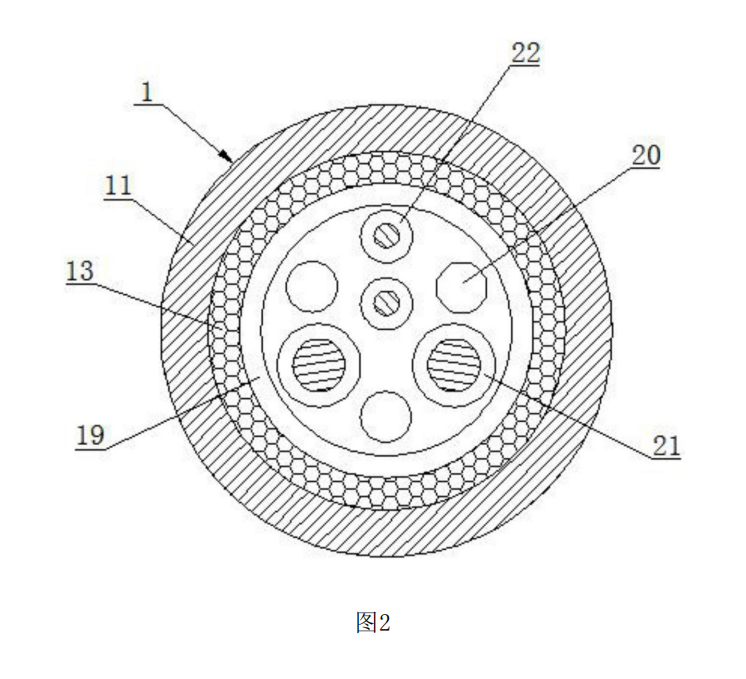

　　[0016] 圖2為這款繩索的補給索本體截面圖。

　　[0017] 圖中標號說明：

　　[0018] 1補給索本體、11耐磨外套、12連接孔、13防火承力層、14夜光標識涂層、15固定套、16安裝槽、17防護罩、18無線遙控指示燈、19防水套、20抗拉筋、21線纜、22通訊線。

　　具體實施方式

　　[0019] 下面將結合這款繩索實施例中的附圖，對這款繩索實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是這款繩索一部分實施例，而不是全部的實施例。基于這款繩索中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于這款繩索保護的范圍。

　　[0020] 實施例1

　　[0021] 請參閱圖1-2，一種海上補給繩索，包括補給索本體1，補給索本體1的內部設置有通訊線22、線纜21和抗拉筋20，通訊線22便于船只之間的有線通訊，通訊效果好，通訊線22、線纜21和抗拉筋20的表面固定套接有防水套19，防水套19具有防水的作用，避免海水進入內部對通訊線22造成影響，防水套19的外側接觸連接有防火承力層13，防火承力層13提高了補給索本體1的防火性能，防火承力層13的外側固定纏繞有耐磨外套11，耐磨外套11采用耐磨材料纏繞而成，增加了補給索本體1的表面耐磨性能，耐磨外套11的表面固定套接有固定套15，固定套15便于無線遙控指示燈18的安裝，而且具有防滑脫的作用，固定套15的表面固定安裝有無線遙控指示燈18，無線遙控指示燈間隔為1m，無線遙控指示燈18的內部設置有電容電池，可在回收后快速無線充電，指示燈用無線信號整體點亮。

　　[0022] 固定套15的表面設有安裝槽16，安裝槽16的內壁可拆卸連接有防護罩17，防護罩17采用透明耐磨抗沖擊工程塑料制成，防護罩17可以對指示燈18進行保護，具有防撞耐磨的作用，固定套15采用耐磨防腐合金制成，且相鄰的兩個固定套15之間的間距為一米，便于使用者確認距離。

　　[0023] 本實施方案中，通過設置的固定套15，可以在補給索的表面每隔一米安裝一個指示燈18，從而大大的方便使用者根據指示燈18確定距離。

　　[0024] 實施例2

　　[0025] 請參閱圖1-2，一種海上補給繩索，包括補給索本體1，補給索本體1的內部設置有通訊線22、線纜21和抗拉筋20，通訊線22便于船只之間的有線通訊，通訊效果好，通訊線22、線纜21和抗拉筋20的表面固定套接有防水套19，防水套19具有防水的作用，避免海水進入內部對通訊線22造成影響，防水套19的外側接觸連接有防火承力層13，防火承力層13提高了補給索本體1的防火性能，防火承力層13的外側固定纏繞有耐磨外套11，耐磨外套11采用耐磨材料纏繞而成，增加了補給索本體1的表面耐磨性能，耐磨外套11的表面固定套接有固定套15，固定套15便于無線遙控指示燈18的安裝，而且具有防滑脫的作用，固定套15的表面固定安裝有無線遙控指示燈18，無線遙控指示燈18的內部設置有電容電池，可在回收后快速無線充電，指示燈用無線信號整體點亮。

　　[0026] 耐磨外套11的表面設置有夜光標識涂層14，夜光標識涂層14間隔為25cm，夜光標識涂層14的表面噴涂夜光標記，具有反光指示的功能，有光源照射的環境下標記整條繩纜的作用，來實現反光標識，在不安裝指示燈條件下也可實現測距標識，確保在指示燈不工作的意外環境下提供應急標識，防火承力層13由芳綸纖維編織而成，具有防火阻燃的作用。

　　[0027] 本實施方案中，通過在補給索的內部設置的通訊線22，便于使用者通過補給索可以起到船只之間通訊的作用，包括在海上無線電靜默下起到通訊指揮作用。避免了無線通訊的信號干擾，保證了通訊效果。

　　[0028] 該海上補給繩索在使用時，使用者可以通過固定間距的固定套15表面設置的指示燈18確定距離，并且通過在補給索的內部設置的通訊線22，進行船只之間有線通訊，避免發生因無線通訊信號延遲及干擾，所導致的現場作業指揮信號不能實時發出的情況，在保證通訊效果的同時避免無線信號被其他船只捕獲監聽，造成的信息及位置泄密，保證船只海上作業的信息安全，確保船只在完全無線電靜默環境下，保持海上作業的指揮通訊通暢。

　　[0029] 以上所述，僅為這款繩索較佳的具體實施方式；但這款繩索的保護范圍并不局限于此。任何熟悉本技術領域的技術人員在這款繩索揭露的技術范圍內，根據這款繩索的技術方案及其改進構思加以等同替換或改變，都應涵蓋在這款繩索的保護范圍內。
